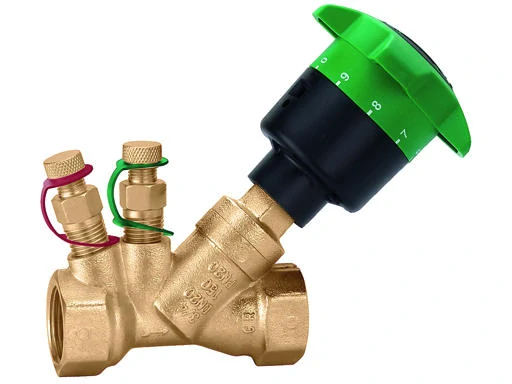

Vyrovnávací ventil VENTURI 1"

Vyrovnávací ventil s Venturiho zariadením 1"

Vyrovnávací ventil série 131 od talianskeho výrobcu Caleffi je navrhnutý na presnú reguláciu prietoku teplonosnej kvapaliny v hydraulických okruhoch. Integrované Venturiho zariadenie v tele ventilu zaručuje vysokú presnosť merania prietoku a jednoduchú obsluhu. Ventil má pripojenie 1", čo umožňuje jeho jednoduché zapojenie do širokého spektra systémov.

Kľúčové vlastnosti:

• Presná regulácia prietoku: Vďaka Venturiho zariadeniu je možné presne nastaviť požadovaný prietok teplonosnej kvapaliny.
• Odolná konštrukcia: Ventil je vyrobený z kvalitných materiálov, čo zaručuje dlhú životnosť a spoľahlivosť.
• Široký rozsah prevádzkových teplôt: Navrhnutý na prevádzku v teplotnom rozsahu od -10 °C do +110 °C.
• Vysoký maximálny pracovný tlak: Ventil je dimenzovaný na maximálny pracovný tlak 16 barov.

Technické parametre:

• Menovitý tlak (PN): 16 bar
• Prevádzková teplota: -10 °C až +110 °C
• Materiál: Kvalitná mosadz odolná voči korózii
• Pripojenie: 1"

Caleffi 131 je ideálnou voľbou pre systémy, kde je potrebná presná regulácia prietoku a vyváženie hydraulických okruhov. Jeho spoľahlivosť a jednoduchá inštalácia ho robia vhodným pre širokú škálu aplikácií v oblasti vykurovania a chladenia. Tento ventil je navrhnutý tak, aby spĺňal najvyššie štandardy kvality a výkonnosti.

Venturiho zariadenie je technický komponent založený na princípe Venturiho efektu, ktorý opisuje správanie tekutiny (kvapaliny alebo plynu) pri prechode cez zúžený profil potrubia. Tento efekt využíva zmenu rýchlosti a tlaku tekutiny pri prietoku cez zúženie, aby dosiahol rôzne praktické funkcie.

Ako funguje Venturiho efekt:

• Pri prechode tekutiny cez zúženie (trubica s menším priemerom) sa zvýši jej rýchlosť.
• Súčasne sa v zúženej časti zníži tlak podľa Bernoulliho rovnice, ktorá opisuje zákony zachovania energie v tekutinách.

Venturiho zariadenie obsahuje:

1. Vstupnú časť: Široká časť potrubia, kde tekutina prúdi pod normálnym tlakom.
2. Zúženie: Úsek s menším priemerom, kde dochádza k zvýšeniu rýchlosti a poklesu tlaku.
3. Výstupnú časť: Oblasť, kde sa potrubie opäť rozširuje a tlak sa postupne obnovuje.

Praktické využitie Venturiho zariadenia:

• Meranie prietoku: Meraním rozdielu tlakov pred a za zúžením je možné presne stanoviť prietok tekutiny. Tento princíp sa využíva v prietokomerov.
• Miešanie tekutín: Venturiho efekt sa používa na miešanie kvapalín alebo plynov v priemysle, napríklad v zavlažovacích systémoch na dávkovanie hnojív.
• Tlaková regulácia: Zníženie tlaku v zúženom mieste môže byť využité na rôzne hydraulické a pneumatické aplikácie.
• Sací účinok: Zníženie tlaku môže byť použité na vytváranie podtlaku, napríklad v striekacích pištoliach alebo v čističkách vzduchu.

Venturiho zariadenie v praxi:

V kontexte vyrovnávacích ventilov, ako sú tie od Caleffi, sa Venturiho efekt používa na presné meranie a vyváženie prietoku v hydraulických systémoch. Tento princíp zabezpečuje efektívnu distribúciu tepla alebo chladu v vykurovacích či chladiacich systémoch.
